Агрегат раскроя резинокордного полотна
Видео

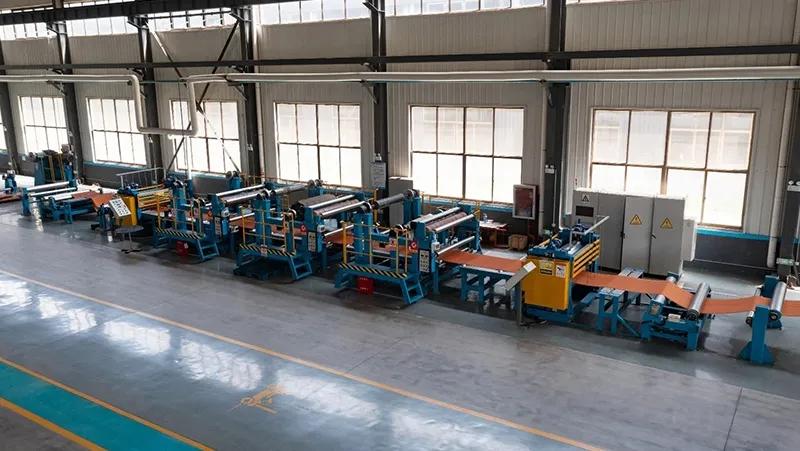

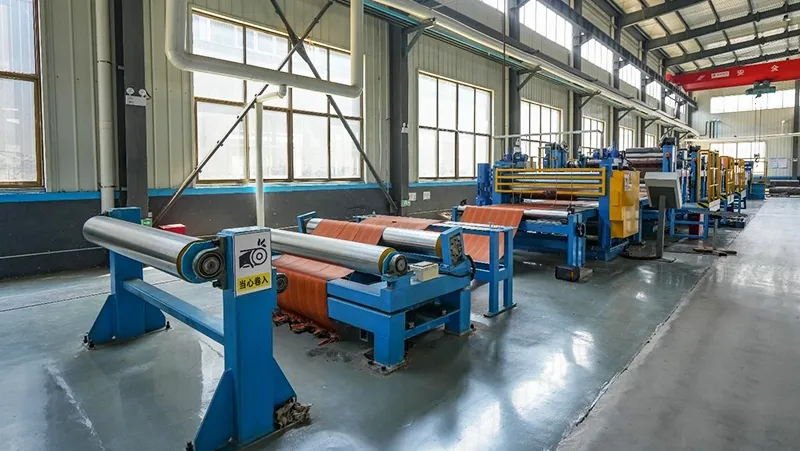

Агрегат раскроя резинокордного полотна готовит многослойные конвейерные ленты с тканевым каркасом к вулканизации. Они собирают слои каркаса и наносят резиновые обкладки на ленты с нейлоновым, полиэфирным и хлопковым каркасом, обеспечивая точное совмещение слоев и стабильную геометрию заготовки. Контроль натяжения, система центрирования и защита от складок при намотке исключают деформацию полотна. ПЛК-управление дает полный контроль над параметрами, а автоматика поддерживает выравнивание на всем протяжении линии. Безопасность обеспечена аварийными кнопками и ограничениями в ключевых зонах.
Составляющие
- Устройство намотки и размотки продукции с приводом от моментного электродвигателя
- Системы размотки: одинарная и двойная
- Устройства намотки и размотки ткани: стандартного исполнения либо с поддержанием постоянного натяжения
- Рабочий стол: интегрированного типа либо конвейерного типа (с конвейерным приводом)
- Автоматическая система нанесения резиновой кромки
- Автоматический модуль обрезки резиновой кромки
- Автоматическая система нанесения клея
Технические характеристики
| Модель | |
|
|
|
| Макс. ширина заготовки ленты (мм) | 1200 | 1600 | 2200 | 2400 |
| Макс. толщина заготовки ленты (мм) | 30 | 30 | 30 | 30 |
| Макс. диаметр заготовки ленты (мм) | 3000 | 3500 | 3500 | 3500 |
| Макс. масса рулона заготовки ленты (т) | 10 | 10 | 10 | 10 |
| Макс. скорость формования (м/мин) | 5–30 | 5–30 | 5–30 | 5–30 |
| Макс. допустимая толщина резинового полотна (мм) | 1–20 | 1–20 | 1–20 | 1–20 |
| Метод регулирования натяжения | Тормоз натяжения | Тормоз натяжения | Тормоз натяжения | Тормоз натяжения |
| Система контроля выравнивания кромки | Сервоконтроль | Сервоконтроль | Сервоконтроль | Сервоконтроль |
| Длина формовочного стола (мм) | 3000 | 3000 | 3000 | 3000 |
| Ширина формовочного стола (мм) | 820 | 820 | 820 | 820 |
Преимущества
- Доступен в вариации с фиксированным натяжением либо с поддержанием постоянного натяжения (в зависимости от требований к формованию)
- Устройство намотки и размотки продукции с приводом от моментных электродвигателей
- Системы размотки представлена в одинарной и двойной конфигурации, а также представлена система размотки и намотки прокладочной ткани. Доступны варианты исполнения с фиксированным натяжением или с поддержанием постоянного натяжения
- Рабочие столы могут быть интегрированного, разъемного или конвейерного типа
- Дополнительные функции включают в себя автоматическую систему нанесения резиновой кромки, автоматический модуль обрезки кромки, автоматическую систему нанесения клея
Функции
- Используется для изготовления текстильных конвейерных лент, например нейлонных, полиэтиленовых или хлопковых, а также для нанесения резинового покрытия в соответствии с различными производственными процессами
- Простая и понятная механическая конструкция с удобным управлением помогает снизить вручную нагрузку и упрощает эксплуатацию системы
- Система намотки прокладочной ткани оснащена устройством для разглаживания складок, которое помогает предотвратить образование складок, при этом формовка поддерживается как в прямом, так и в обратном направлениях
- Система управления на базе ПЛК с централизованным управлением, настройкой параметров на сенсорном экране, автоматическим регулированием натяжения и автоматической коррекцией отклонений, поддерживает скоординированную работу линии в автоматическом режиме
- В ключевых зонах защиты установлены защитные ограждения, а вдоль линии расположены несколько точек аварийной остановки для обеспечения более безопасной эксплуатации
