Агрегат для навивки протектора крупногабаритных шин

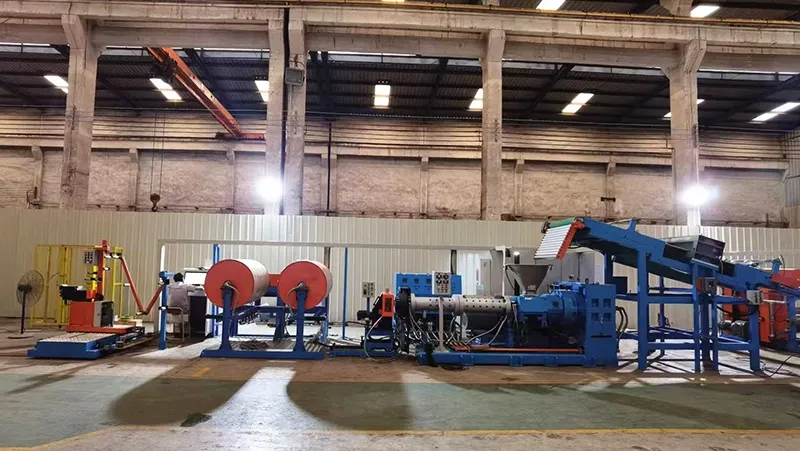

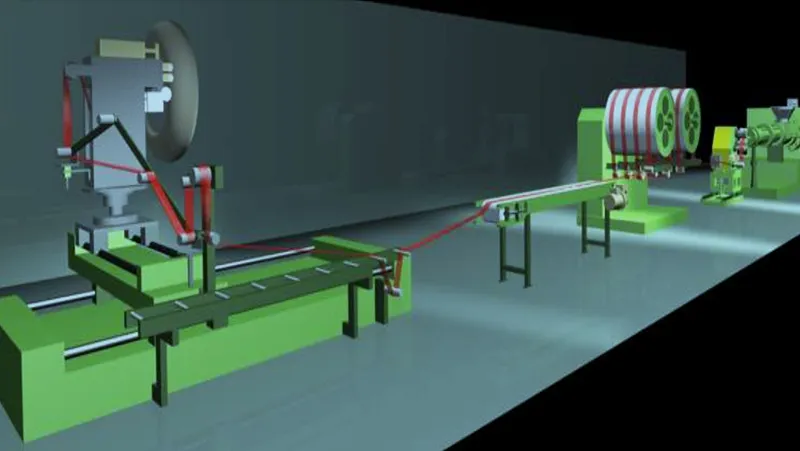

Линии намотки протектора для крупногабаритных шин для внедорожной и сельскохозяйственной техники предназначены для формирования протекторной структуры путем автоматической намотки экструдированных резиновых полос на каркасы шин. Последовательно выполняются операции экструзии, охлаждения, намотки резиновой полосы и уплотнения. Это позволяет получить более равномерный профиль протектора с точными геометрическими размерами и сниженным количеством внутренних воздушных включений.
Технические характеристики
| Макс. ширина намотки | 4000 мм (кастомизируется) |
| Макс. толщина намотки | 200 мм |
| Макс. скорость линии | 80 м/мин |
| Макс. слоев намотки | 10 |
| Макс. угол поворота головки для навивки протектора | 150° |
| Макс. допустимое отклонение по массе | ±1,5% |
| Макс. отклонение положения навивки | ±1 мм |
Основные компоненты
- Экструдер для резины холодного питания
Экструдер с холодным питанием предназначен для первичной обработки резиновой смеси перед намоткой. Экструдер оснащен шнеком штифтового типа. Такая конструкция обеспечивает равномерную пластикацию смеси и стабильный выход резиновой полосы. - Охлаждающий отдел

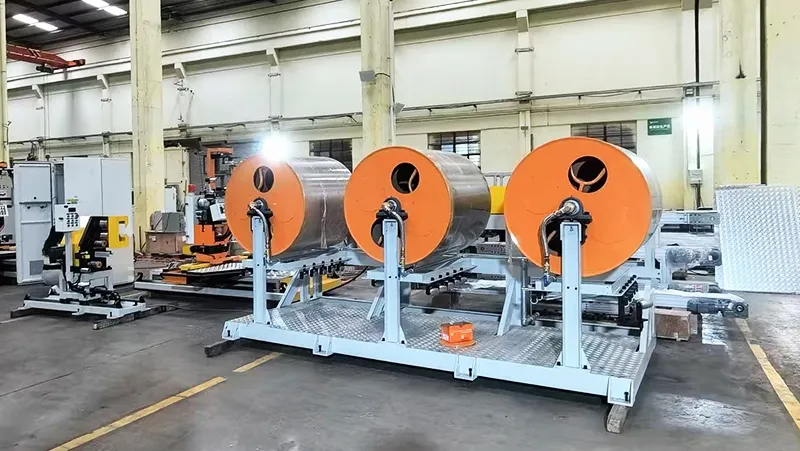

После процесса экструзии резиновая полоса охлаждается в двухбарабанной лабиринтной системе охлаждения. Температура полосы снижается до значения ниже 70 °C, что необходимо для сохранения размерной стабильности материала и предотвращения деформации. - Узел намотки резиновой полосы

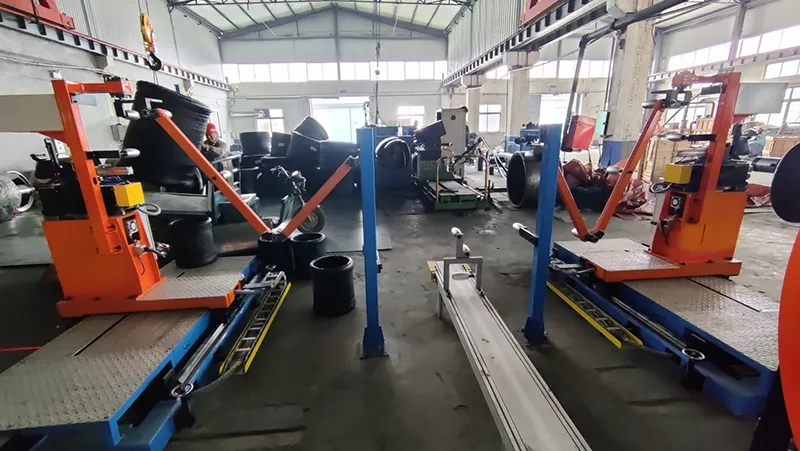

Узел намотки наносит резиновую полосу на каркас шины в соответствии с заранее заданными траекториями намотки. Оборудование оснащено системой управления на базе ПЛК и промышленного компьютера, что обеспечивает работу по замкнутому контуру и повышает точность и стабильность процесса намотки. - Система управления
Система управления реализует регулирование по PID-алгоритму и обеспечивает мониторинг и корректировку ширины резиновой полосы и толщины намотки в режиме реального времени. Точность выдерживания геометрических параметров поддерживается в пределах ±2 %.
